摆线针轮减速机原理：一种新颖的传动装置，采用了行星齿轮传动原理，并采用了摆线针齿啮合。
所有传动装置可分为三部分：输入部分，减速部分和输出部分。在输入轴上安装有180°位移的双偏心套，在偏心套上安装了两个称为摆臂的滚子轴承，以形成H机构。两个摆线针的中心孔是偏心套的上摆臂轴承。为了减小摩擦，在低速比的减速器中，摆线针轮与一组成排排列在针齿轮上的针齿啮合，从而形成具有一个齿差的内部啮合减小机构。）
当输入轴与偏心套一起旋转一圈时，由于摆线齿轮的上部齿形的特性以及针齿轮的针齿轮的限制，摆线齿轮的运动在旋转和旋转中都变为平面运动。当输入轴向前旋转时，偏心套也旋转一圈，摆线针轮沿相反方向旋转一个齿以减速，W输出机构通过销将摆线针轮的低速旋转运动传递到输出端。轴以降低输出速度。
如何正确安装摆线针轮减速机？

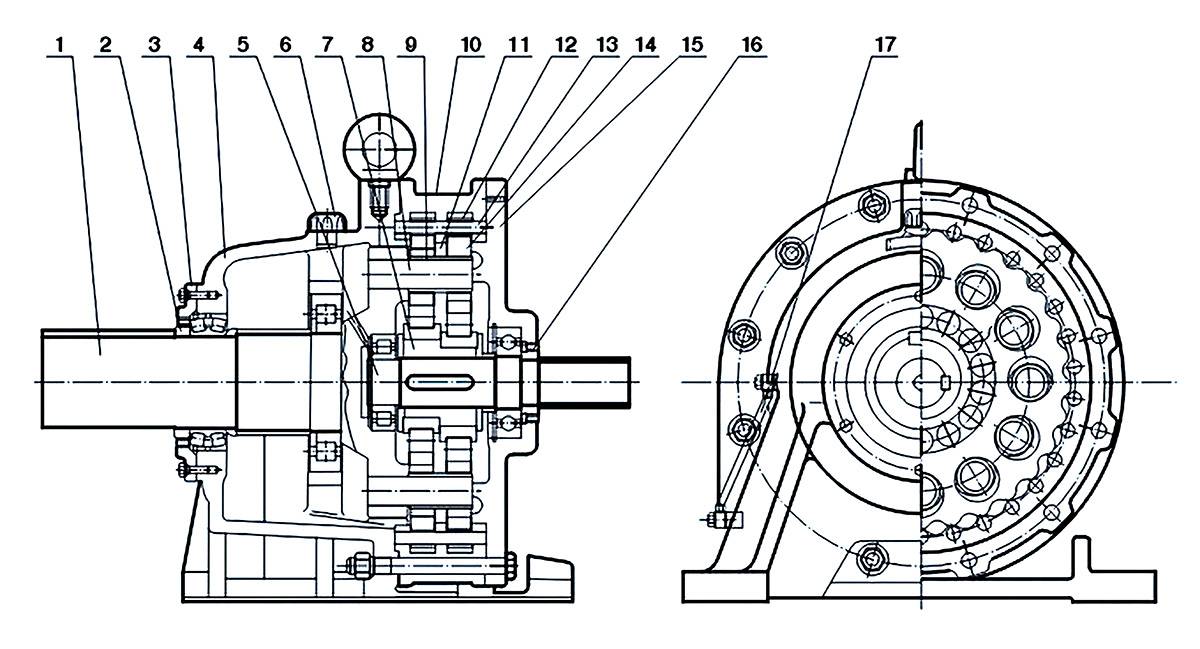

摆线针轮减速机结构图
一般的摆线针轮减速机分为法兰式和特殊电机直接连接型，带法兰的普通电机更方便直接分离和拆卸电机和法兰连接部分，一般为电机直接连接是没有问题的。通常，将电机侧从输出轴侧竖向地面，拆下油封，从底座上拆下端盖，依次拆下摆动件，偏心轴承和针壳。通常，拆卸不是问题，但是在安装摆线针轮减速器时必须特别小心。
