立式搅拌设备传动装置是通过机架安装在搅拌设备封头上的，机架内应留有足够的位置，以容纳联轴器、轴封装置等部件、并保证安装操作所需要的空间。大多数情况下，机架中间还要安装中间轴承装置，以改善搅拌轴的支承条件。

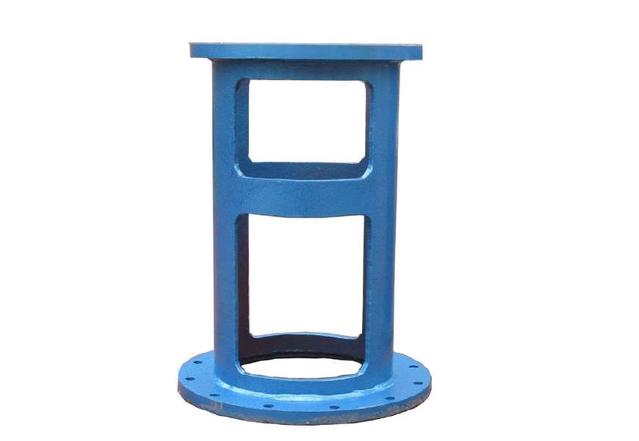

无支点机架
机架下端采用螺栓与安装底盖连接，机架的公称直径一般等于或小于安装底盖的公称直径。机架的形式可分为无支点机架、单支点机架和双支点机架。当具备下列条件之一时，可选用单文点机架:
① 动机或变速器有一个支点，经核算可承受搅拌轴的载荷;
② 设置底轴承作为一个支点;
③ 封本体设有可以作为支点的轴承;
④ 搅拌设备内，搅拌轴中部设有导向轴承，可以作为一个支点。

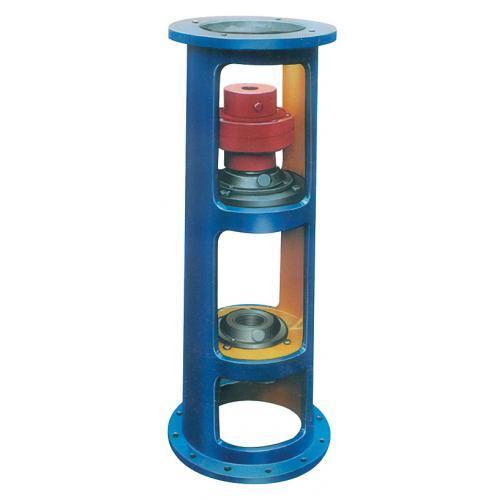

双支点机架
在一些小功率和较小的轴向载荷等场合，可选用无支点机架，但同时必须满足下列条件之一；
① 动机与变速器具备两个支点，并经核算确认轴承能够承受由搅拌轴传递而来的径向和轴向载荷者;
② 同时具备选用单支点机架条件中的①和②~④项中之一者，上、下可以组成一对轴支承。
当不具备选用单支点或无支点机架的条件时，应选用双支点机架。
单支点机架
