搅拌轴的选用：

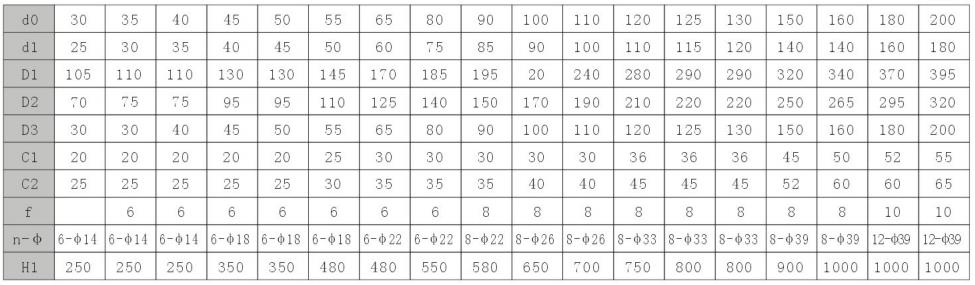

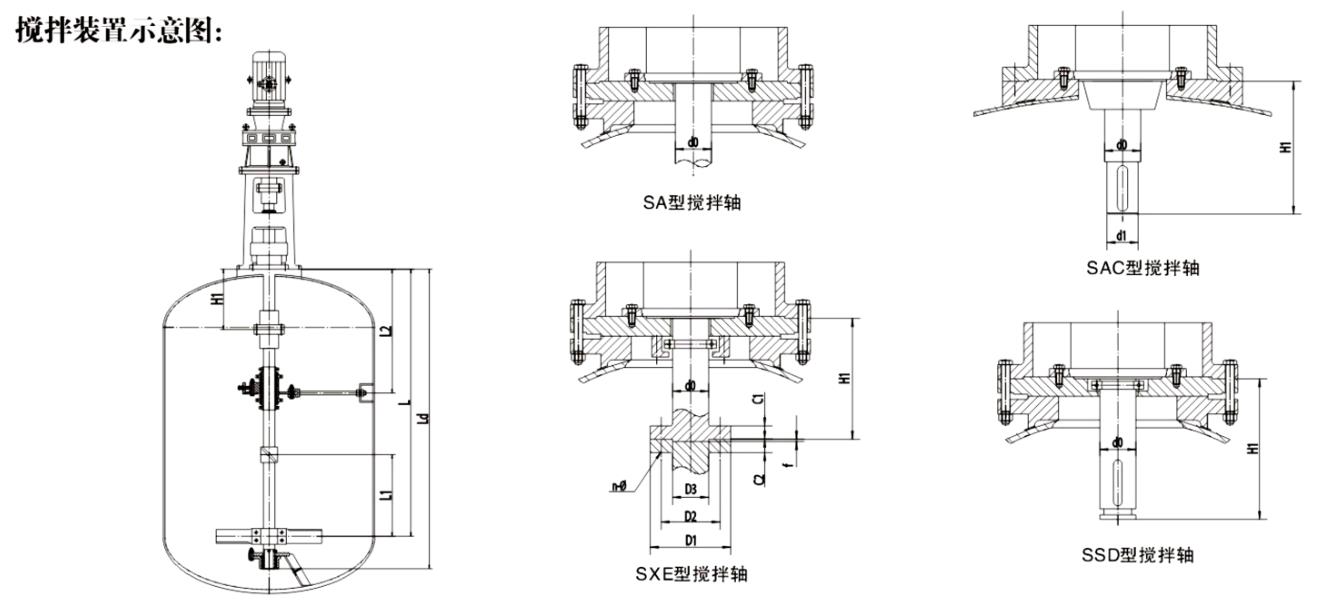

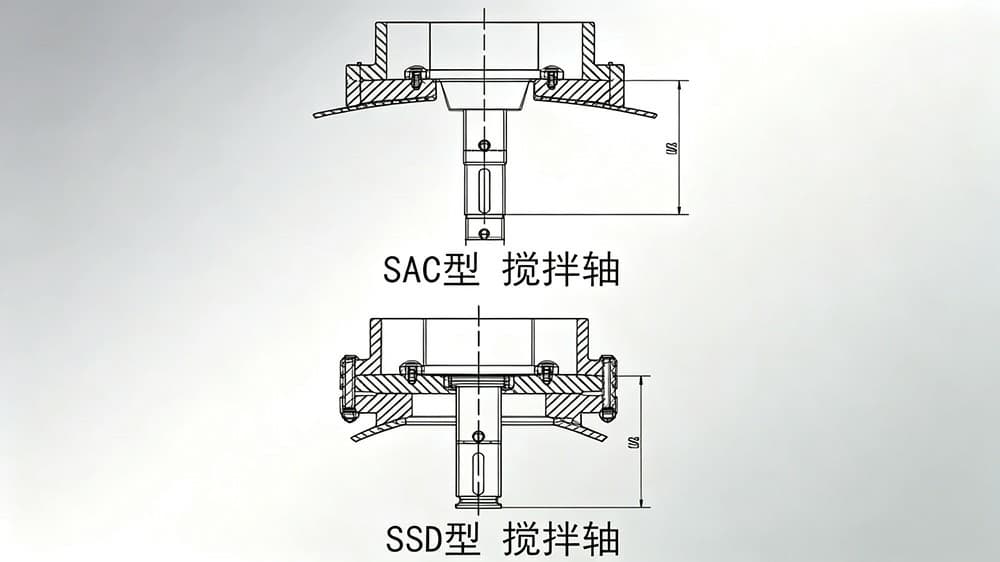

搅拌轴参照HG21568-95标准，安装形式分带搁圈和不带搁圈两种，结构形式分整体和分段两种。一般情况下小直径搅拌轴采用整体不带搁圈结构，大直径搅拌轴，考虑到装拆或检修减速机、轴封时不使搅拌轴缩入釜内，在伸入釜内的轴上（填料箱或机械密封的下面）设置搁圈装置。搅拌轴分段及釜内联轴器的型式选用，主要根据制造加工、按装空间及运转精度要求进行，通常L>3000mm适宜分段。设计单位和用户在选用本图册的减速机、机架、联轴器、轴封、安装法兰、搅拌器后，可根据搅拌轴机架安装平面以下的结构和尺寸要求，选定搅拌轴型号。无须再设计搅拌轴图纸。

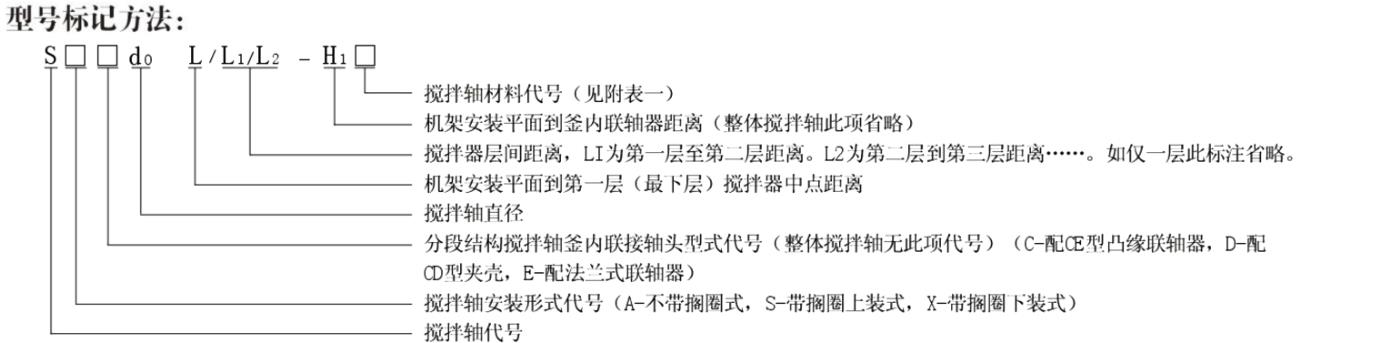

注：若设计选定的搅拌轴带有中间轴承或底轴承，请在型号标记后面加注机架安装平面到中间轴承中点距离（L2=□□）或机架安装平面到底轴承中点距离（Ld=□□）
