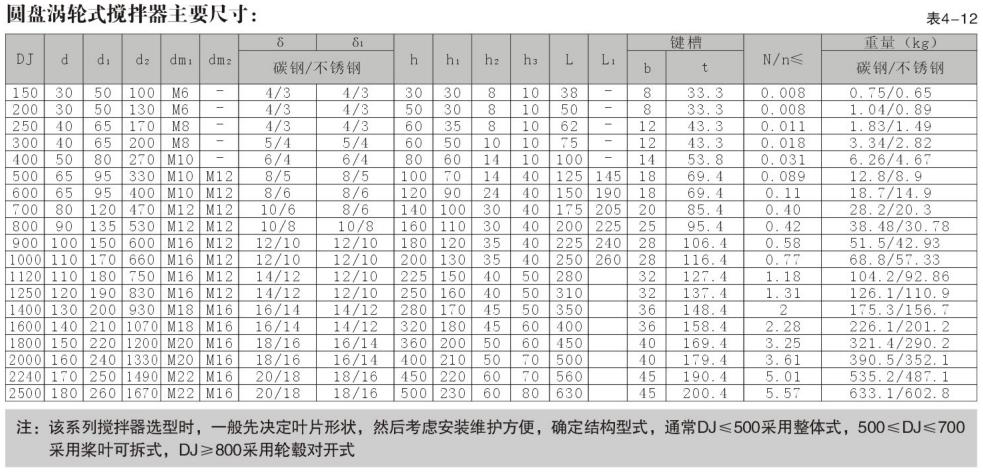

常用圆盘涡轮式搅拌器
本类搅拌器较之开启涡轮式搅拌器，基本流型相同，同样具有高剪切能力和较大的循环能力，区别在于中位多一圆盘，下面可存一些气体，使气体分散更平稳，所以在气体分散吸收过程中，它是很合适的。斜叶具有一倾角，有轴向分流；弯叶具有后角，流型和性能各动力消耗低；螺距叶既有倾角又有后角，流型和性能有部分差异。常用介质粘度u<5x10cP，常用运转速度n=10~300rpm,v=4~100m/s,最高转速可达600rpm,常用尺寸DJ：L：b=20:5:4,DJ/D=0.2～0.5,斜叶倾角45°、60°，后弯角a=45°。

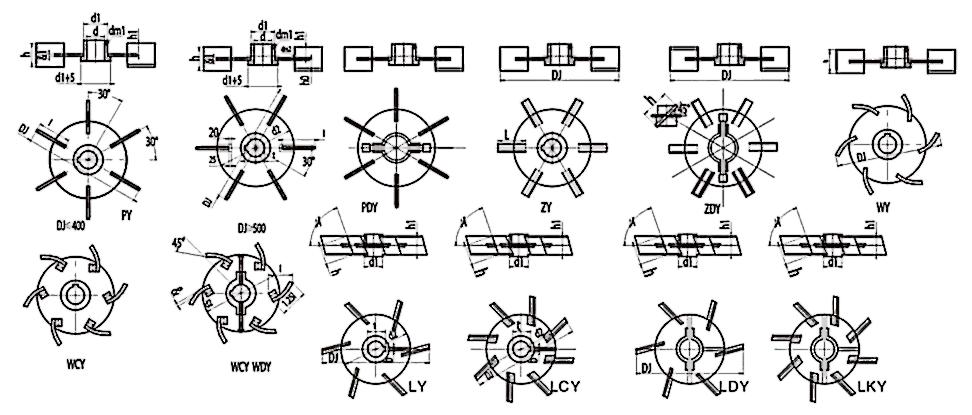

| 平直叶圆盘涡轮式—PY | 平直叶开圆盘涡轮式—PDY | 斜叶圆盘涡轮式—ZY | 斜叶对开圆盘涡轮式—ZDY |
| 弯叶圆盘涡轮式—WY | 弯叶可拆圆盘涡轮式—WCY | 弯叶可拆对开圆盘涡轮式—WKY | 弯叶对开圆盘涡轮式—WDY |
| 螺距叶可扩对开圆盘涡轮式—LKY | 螺距叶对开圆盘涡轮式—LDY | 螺距叶可拆圆盘涡轮式—LCY | 螺距叶圆盘涡轮式—LY |

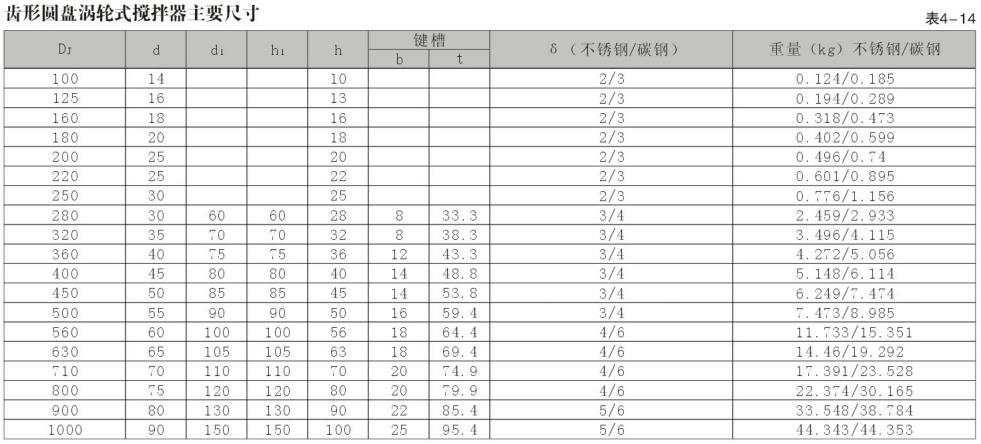

齿形圆盘涡轮式搅拌器
圆盘外缘呈锯齿形，高速旋转下剪切性能很高，循环能力相对弱，分散、粉碎、剥离作用强烈，两相物性差异大的分散混合很适用，如涂料的分散过程。平齿形为一层水平的锯齿，翻齿形和贴齿形为上下两向立式锯齿，前者为齿和圆盘一体冲成上下翻出，齿粗疏，后者为两边锯齿条焊于圆盘外缘，齿细密。常用介质粘度u<5×10cP,常用运转速度n=100～1000rpm,v=5～20m/s,常用尺寸DJ/D=0.2~0.5。

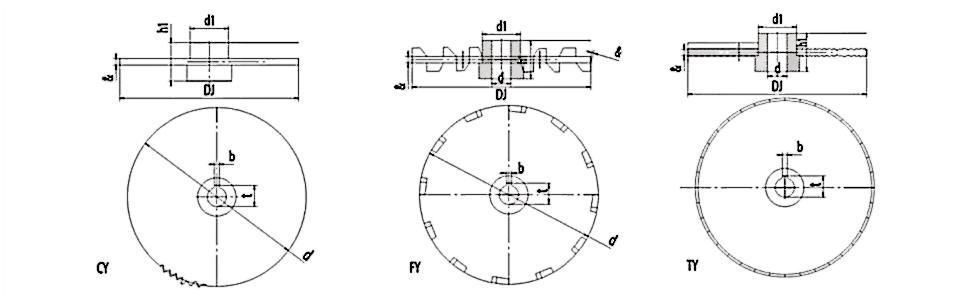

| 平齿形圆盘涡轮式CY | 翻齿形圆盘涡轮式FY | 贴齿形圆盘涡轮式TY |
